Download
Die DXF-Dateien sind dazu gedacht, sich Fräsprogramme für eine Modellbaufräse zu erstellen. Die DXF Version ist Version 2000. Sie sind z.B. auch in Fusion360 importierbar
- Beide Arme in einer DXF Datei: Arm Bruno 4.1 4.0mm _2x.dxf.zip
- Die Beine: Beine Bruno 4.1 4.0mm.dxf.zip
- Der Körper: Torso Bruno 4.1 4.0mm.dxf.zip
letzte Änderung 14.01.2021 um 22:00:
- Die Oberarme haben nun vorne und hinten ein unterschiedliches Außenteil. Damit ist das Gestänge zur Anlenkung des Unterarmes besser montierbar (vgl. Baubeschreibung)
- An den beiden Torso-Seitenteilen ist die Ausparung für das Servogestänge um 2 mm nach vorne verschoben worden.
Hinweise zum Fräsen oder Lasern
Der Fräserdurchmesser muss 2,0 mm oder kleiner sein (Die kleinsten Bohrungen sind für die Servo-Befestigungsschrauben bzw. Positionierungsbohrungen. Sie haben 2,0 mm Durchmesser).
Ein Ausfräsen der Innen-Ecken ist sinnvoll.
Solltet ihr mit einem Laser arbeiten, beachtet bitte, dass auch ein Laserstrahl einen Durchmesser hat und Material entfernt. Erfahrungsgemäß ist mit ca. 0,2mm bis 0,3mm zu rechnen. Beim Erstellen eines NC Programms für den Laserschnitt bitte darauf achten, an der richtigen Seite der Außen- oder Innenkonturen entlangfahren. Nur so passen die Teile hinterher gut zusammen.
Zur Vereinfachung bei der NC-Programmierung wurden folgende Layerzuordnungen in den DXF-Dateien gewählt:
- Außenkonturen liegen auf dem Layer IV_OUTER_PROFILE (Layerfarbe magenta)
- Innenkonturen liegen auf dem Layer IV_INTERIOR_PROFILES (Layerfarbe blau)
- In der DXF Datei für die Torso-Teile und bei den Oberarmteilen gibt es drei Teile mit einer Kontur auf Layer IV_FEATURE_PROFILES (Layerfarbe weiß).
Die Oberarmeteile sind an der markierten Kontur nicht durchzufräsen, sondern nur 2mm tief einzuscheiden.

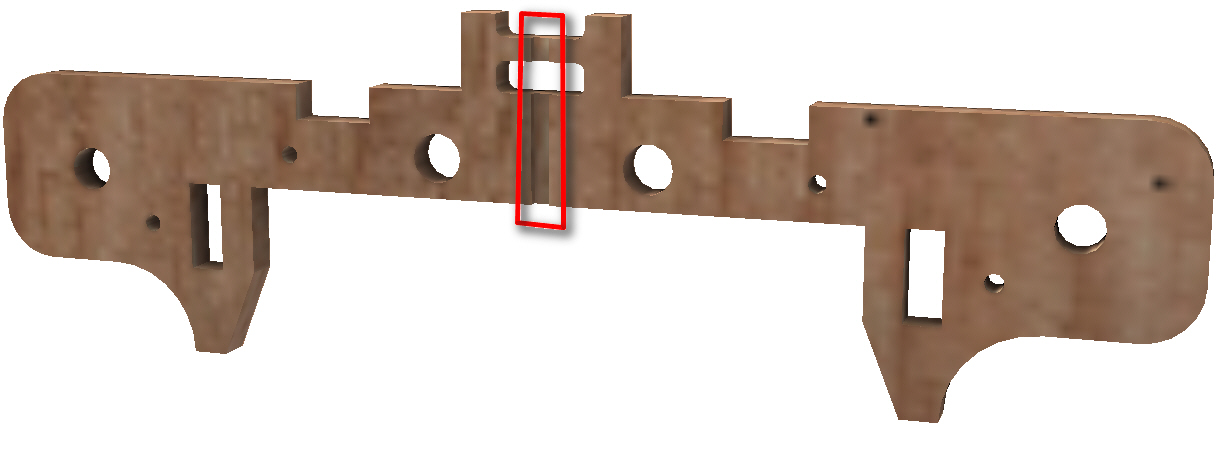

An den hier gezeigten Teilen des Torso sind die Einfräsungen nur 1 mm tief auszuführen.
